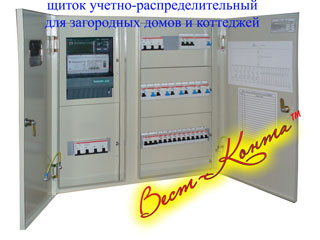

Щитки осветительные квартирные предназначены для распределения и учета электроэнергии напряжением 220В 50Гц, а также для защиты линий квартир при перегрузках и токах короткого замыкания.
Функционально щитки квартирные делятся на:
учетно-распределительные с отключающим аппаратом на вводе;
учетно-распределительные без отключающего аппарата на вводе.
В зависимости от конструктивного исполнения щитки устанавливаются на стене или в нише.
Структура условного обозначения щитков ЩК
ЩК
х-
х
хх-
хххх
климатическое исполнение и категория
размещения по ГОСТ 15150-69
номер схемы
тип аппаратов на отходящих линиях:
1 - автоматические выключатели;
2 - предохранителеи.
способ установки:
1 - на стене (панель);
2 - в нише;
3 - на стене (корпус).
