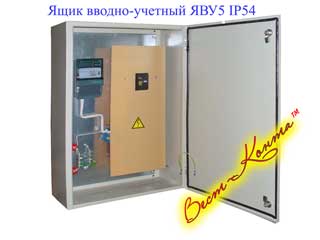

Ящики вводно-учетные серии ЯВУ-4 и ЯВУ-5 предназначены для приема и учета электроэнергии напряжением 380/220В частотой 50Гц, а также для защиты отходящей линии при перегрузках и токах короткого замыкания.

Конструктивно ящики каждого типоисполнения представляют собой унифицированный металлический шкаф навесного исполнения со степенью защиты IP31 или IP54 с установленной внутри него аппаратурой. Ввод и вывод внешних проводников осуществляется снизу шкафа (ввод сверху оговаривается в заказе).

Структура условного обозначения ЯВУ-4 и ЯВУ-5

ЯВУ	4-	х	хх-	хх-хххх
				степень защиты по ГОСТ 14254-80 и климатическое исполнение/категория размещения по ГОСТ 15150-69
			номинальный ток тепловых расцепителей авт.выключателя или предохранителей: 03 – 31,5А; 04 – 40А; 05 – 50А; 06 – 63А; 08 – 80А; 10 - 100А; 12 – 125А; 16 – 160А; 20 - 200А; 25 – 250А; 32 – 320А; 40 – 400А; 50 – 500А; 63 – 630А.
		номинальный ток вводного аппарата: 1 – 100А; 2 – 250А; 4 – 400А; 6 – 630А.
	тип вводного аппарата: 4 – рубильник; 5 – автоматический выключатель.
вид НКУ по конструкции - ящик вводно-учетный

При заказе необходимо указать:

• тип шкафа;
• номинальные токи вводных и линейных аппаратов;
• степень защиты;
• вид установки;
• тип электрического счетчика (при наличии в составе изделия, в базовую поставку не входит).
